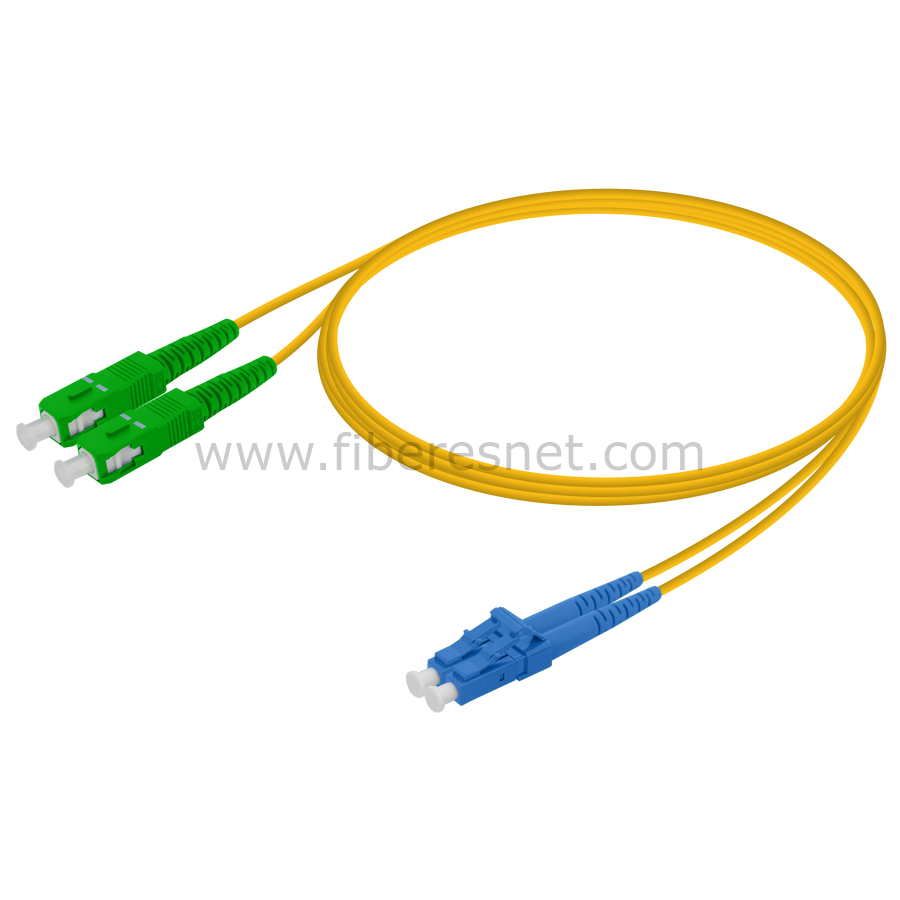

SC/APC to LC/UPC Duplex Fiber Optik Patch Cord

SC/APC to LC/UPC Duplex Fiber Optik Patch Cord, bir ucunda SC/APC, diğer ucunda LC/UPC konnektör bulunan ve çift lifli (duplex) yapıda üretilen fiber optik patch kablodur. Duplex yapı sayesinde TX/RX (gönderme/alma) hatları aynı kablo seti üzerinde taşınır; bu da çift yönlü iletişim gerektiren bağlantılarda daha düzenli ve pratik kablolama sağlar.

Bu ürün, APC → UPC geçişi gereken uygulamalarda doğru konnektör kombinasyonunu sunar. SC/APC uç; açılı parlatma (APC) yapısı sayesinde geri yansımayı (reflection) azaltır ve özellikle FTTH, GPON/EPON gibi PON altyapılarında, splitter’lı sistemlerde daha stabil hat performansına katkı sağlar. LC/UPC uç ise kompakt tasarımıyla SFP/SFP+ modüllü cihazlarda ve yüksek port yoğunluklu sistemlerde düzenli kablo yönetimi sunar. Bu sayede patch panel/ODF ile aktif cihazlar arasında geçiş gereken noktalarda ideal bir çözümdür.

Önemli: UPC ve APC uçlar doğrudan aynı adaptörde eşleştirilmemelidir. Bu patchcord, APC porttan UPC porta geçiş için doğru ve güvenli çözümdür.

Kullanım Alanları

• FTTH / GPON – EPON altyapıları (PON uygulamaları)

• Splitter’lı sistemlerde geçiş bağlantıları

• Patch panel/ODF – SFP/SFP+ modüllü switch geçişleri

• Telekom saha ve bina içi fiber altyapılar

• Veri merkezi ve rack kablolama (uygun ekipman tipine göre)

• Test/ölçüm ve bakım uygulamaları

Öne Çıkan Avantajlar

• Duplex (çift lif) yapı ile TX/RX için pratik bağlantı

• SC/APC → LC/UPC geçişi için doğru ve güvenli çözüm

• APC uç ile düşük yansıma, daha stabil iletim

• Kompakt LC konnektör ile yüksek port yoğunluğuna uygun

• Düşük ekleme kaybı ile yüksek performanslı iletim

• Farklı uzunluk seçenekleri ve projeye özel ölçü imkânı

Teknik Özellikler (Şablon)

• Ürün tipi: Fiber Optik Patch Cord (Duplex)

• Konnektör 1: SC/APC

• Konnektör 2: LC/UPC

• Fiber tipi: Singlemode 9/125 (SM) (en yaygın) / Multimode (opsiyonel)

• Kablo yapısı: Duplex (Çift lif / TX-RX)

• Kılıf tipi: LSZH veya PVC (opsiyonel)

• Kablo yapısı (zipcord): 2.0 mm × 2 (opsiyonel 3.0 mm × 2)

• Çalışma dalga boyu: SM için 1310 / 1550 nm

• Ekleme kaybı (IL): Tipik ≤ 0.3 dB (ürün sınıfına göre)

• Geri dönüş kaybı (RL): APC tipik ≥ 60 dB, UPC tipik ≥ 50 dB

• Uzunluk: 1 m / 2 m / 3 m / 5 m / 10 m (opsiyonel)
